【CKU-060AT3-ACC】
レーザーマーキング用 小型集塵機 簡易型

レーザーマーキング用小型集塵機 CKU-060AT3-ACCは、稼働時間が比較的短いレーザーマーキング装置向けの集塵機です。CBA-750/1000/1500と比較してゼオライトを省略しており、ガラスや金属などの粘着性が低いヒュームの集塵に適しています。活性炭を搭載しており、消臭能力に優れています。

集塵機の構造と特長

① 着脱フランジ
吸込口フランジのサイズがワンタッチ交換で変更可能です。

② プレフィルタ(1次フィルタ)
特殊な構造によって、衝突緩衝した粉塵は、粒子が大きくなり1次フィルタにて捕集されます。 1次フィルタで使用されている材質は、ポリプロピレンプリーツ形状でカセットタイプになっています。 簡単に交換ができる使い捨てタイプです。

③ 活性炭フィルタ(2次フィルタ)
1次フィルタで捕集されなかった細かい粒子は、粒状活性炭内を通過時に衝突して捕集されます。 この時に臭いも同時に吸着します。

④ 高性能フィルタ(3次フィルタ)
活性炭フィルタから出た微粉塵を捕集して空気を清浄化して排気します。2次フィルタで捕集されなかった粒子を高性能フィルタがキャッチします。活性炭粒子のブロア側への侵入もここで防いでいます。

集塵機の操作と制御

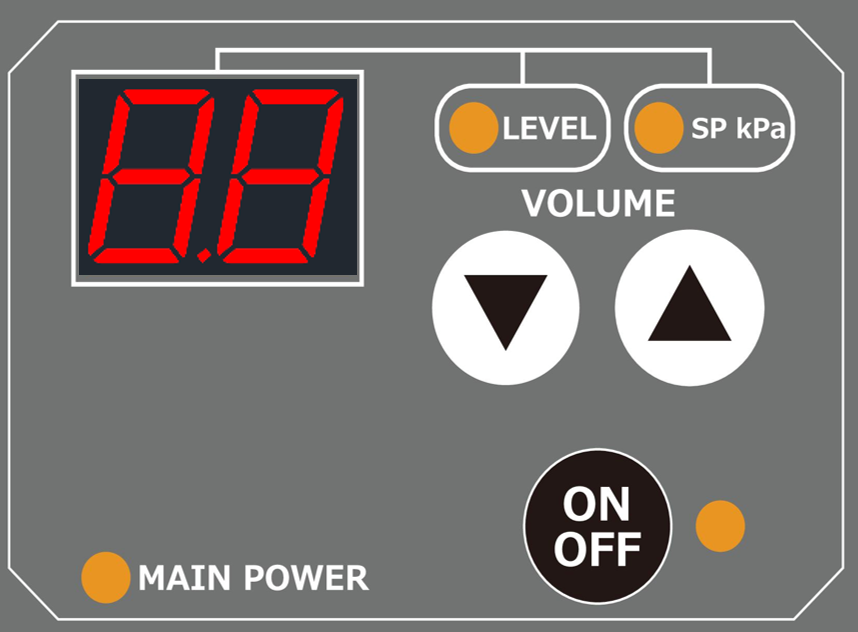

AT3パネル

AT3パネル

集塵機の操作や状態確認ができるパネルを搭載しています。従来のATパネルから進化し、各種圧力やブロア温度・回転数など、確認できる情報が充実しています。

また、別売のリモートケーブル(型式:MT-173-8)を使用することで、運転ON/OFFが遠隔操作でき、出力信号を取り出すことができます。さらに、別売オプションでイーサネット通信やRS-485通信への対応も可能となりました。

機種詳細

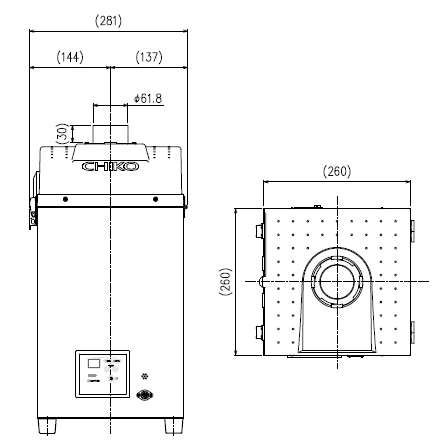

CKU-060AT3-ACC
  • 風量型
  • クリーンルーム外に設置
  • AT3パネル
  • 標準でRoHS対応
  • オプションでCE対応

※騒音値は、吸込み口にホースを接続した状態で、本体より1m離れた任意の点でAスケール(dBA)で測定した値です。

対応フィルタ

プレフィルタ (1次フィルタ)

CHF-2222-40

活性炭フィルタ (2次フィルタ)

ACC-2525-75ST(活性炭量 約1.6kg)

高性能フィルタ (3次フィルタ)

CHF-2525-50
