【CKUシリーズ】
クリーンルーム用 小型集塵機 風量型

CKUシリーズは、クリーンルーム内で使用可能な風量型の小型集塵機です。生産現場で発生する粉塵を、粉塵の発生源で除去するのに適している集塵機ですが、エアーブローを併用することで、付着粉塵の除去も可能です。

集塵機の構造と特長

CKU_feature1

① 1次フィルタ
5層構造のポリプロピレン不織布製フィルタです。各層の通気性を変えることにより目詰まりしにくく、45μmの粒子では95%以上捕集できます。5層構造のため、全体強度が強く紙パックのように簡単に破れることはありません。

② 2次フィルタ
プリーツ折に成形したポリプロピレン不織布製のフィルタです。外枠はABS樹脂製です。捕集効率は0.3μmで99%以上となっています。

③ 排気フィルタ
2次フィルタと同じフィルタを使用しており、1次フィルタ、2次フィルタで捕集されなかった粒子を捕集します。さらにファンモータ室で発塵した微粒子の捕集効果もあります。捕集効率は0.3μmで99%以上となっており、クリーンクラス100,000~10,000の環境に設置が可能です。
排気側にHEPAフィルタ(捕集効率:0.3μm 99.97%以上)を装着した-V1仕様では、クリーンクラス1,000(※工場出荷時検査)に対応可能です。

集塵機の操作と制御

AT3パネル

AT3パネル

集塵機の操作や状態確認ができるパネルを搭載しています。従来のATパネルから進化し、各種圧力やブロア温度・回転数など、確認できる情報が充実しています。

また、別売のリモートケーブル(型式:MT-173-8)を使用することで、運転ON/OFFが遠隔操作でき、出力信号を取り出すことができます。さらに、別売オプションでイーサネット通信やRS-485通信への対応も可能となりました。

AT3パネル

AT3パネル

集塵機の操作や状態確認ができるパネルを搭載しています。従来のATパネルから進化し、各種圧力やブロア温度・回転数など、確認できる情報が充実しています。

また、別売のリモートケーブル(型式:MT-173-8)を使用することで、運転ON/OFFが遠隔操作でき、出力信号を取り出すことができます。さらに、別売オプションでイーサネット通信やRS-485通信への対応も可能となりました。

機種一覧

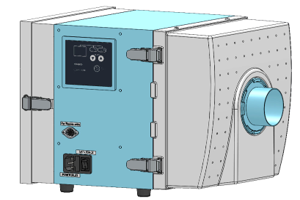

CKU-080AT3-HC
  • 風量型
  • クリーンルーム内に設置対応
  • AT3パネル
  • 標準でRoHS対応
  • オプションでCE対応
出力 50W
電圧 100V単相(50/60Hz)
定格電流 2.4A
最大風量 2.9㎥/min
最大静圧 2.5kPa
騒音値 54 - 58dB
吸込口サイズ

φ65(別売φ50・φ38)

オプション対応 200V単相(-T)、CE対応(-CE)
質量 10.3kg
本体寸法(D×W×H) 385mm × 290mm × 276mm
電源コード 3m

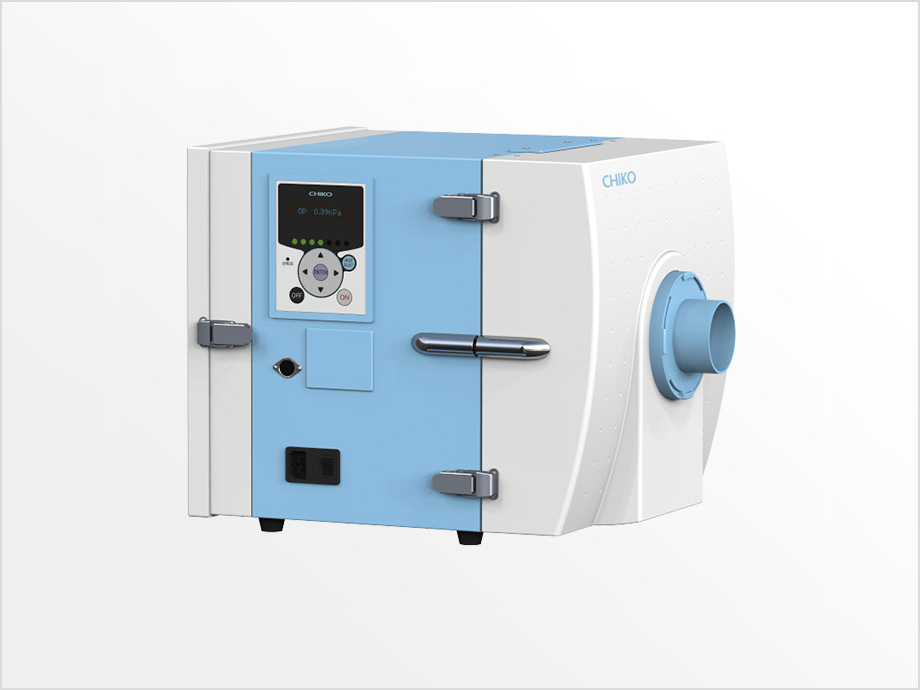

CKU-240AT3-HC-00-11jpg
  • 風量型
  • クリーンルーム内に設置対応
  • AT3パネル
  • 標準でRoHS対応
  • オプションでCE対応
出力 250W
電圧 100V単相(50/60Hz)
定格電流 5.3A
最大風量 4.6㎥/min
最大静圧 2.4kPa
騒音値 52 - 60dB
吸込口サイズ

φ75(別売φ65・φ50・φ38)

オプション対応 200V単相(-T)、CE対応(-CE)
質量 16.4kg
本体寸法(D×W×H) 422mm × 340mm × 328mm
電源コード 3m
CKU-450AT3-HC-00-13jpg
  • 風量型
  • クリーンルーム内に設置対応
  • AT3パネル
  • 標準でRoHS対応
  • オプションでCE対応
出力 500W
電圧 100V単相(50/60Hz)
定格電流 9.8A
最大風量 7.0㎥/min
最大静圧 2.9kPa
騒音値 57 - 65dB
吸込口サイズ

φ100(別売φ75・φ65・φ50・φ38)

オプション対応 200V単相(-T)、CE対応(-CE)
質量 29.0kg
本体寸法(D×W×H) 483mm × 400mm × 399mm
電源コード 3m
CKU-750AT3-HC
  • 風量型
  • クリーンルーム内に設置対応
  • AT3パネル
  • 標準でRoHS対応
出力 1000W
電圧 200V単相(50/60Hz)
定格電流 11.0A
最大風量 13.2㎥/min
最大静圧 3.6kPa
騒音値 63 - 67dB
吸込口サイズ

φ125

オプション対応
質量 41.0kg
本体寸法(D×W×H) 675mm × 400mm × 630mm
電源コード 3m

※騒音値は、吸込み口にホースを接続した状態で、本体より1m離れた任意の点でAスケール(dBA)で測定した値です。

対応フィルタ

CKU-080AT3-HC
1次フィルタ

FB-25(フィルタ容量 2.5L)

2次フィルタ

CHF-2525-50

排気フィルタ

CHF-2525-50

CKU-240AT3-HC
1次フィルタ

FB-30(フィルタ容量 4.5L)

2次フィルタ

CHF-3030-50

排気フィルタ

CHF-3030-50

CKU-450AT3-HC
1次フィルタ

FB-700-22(フィルタ容量 5.0L)

2次フィルタ

CHF-3535-70

排気フィルタ

CHF-3535-70

CKU-750AT3-HC
1次フィルタ

FB-700-33-125(フィルタ容量 15L)

2次フィルタ

CHF-3535-95

排気フィルタ

CHF-3535-95
